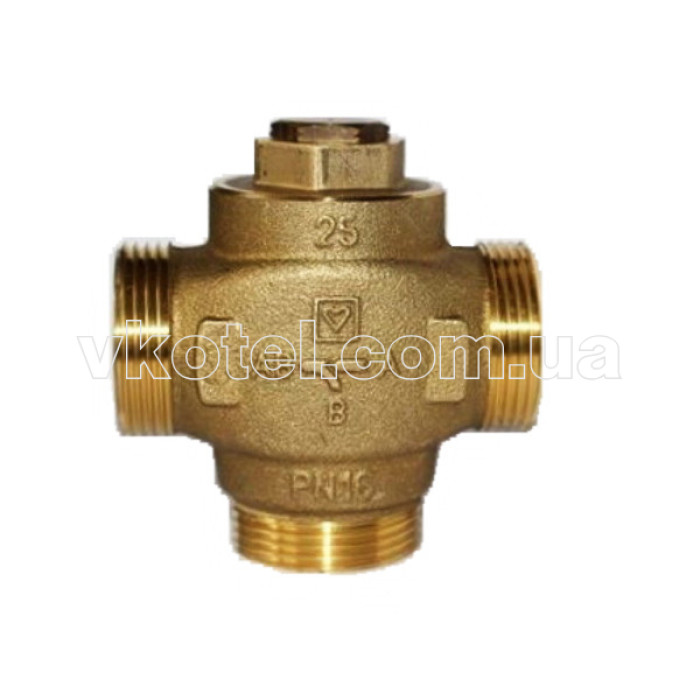

Трехходовой термосмесительный клапан HERZ Teplomix DN25 1 1\4" 60C 1776603

HERZ Teplomix DN25 1 1\4" 60C трехходовой термосмесительный клапан 1776603 предназначен для защиты котла от холодной обратки, т.е. клапан служит для защиты от конденсата. HERZ Teplomix 1776603  - это клапан с неотключаемым байпасом, поэтому  требует применения балансировочного вентиля.

При установки HERZ Teplomix 1776603:

- Увеличивается КПД котла

- Уходит появляение конденсата в котле, что не приводит к его коррозии

- Разница в температуре уменьшается, тем самым уменьшается расширение металла, поэтому корпус котла более защищен

Схема установки HERZ Teplomix 1776603

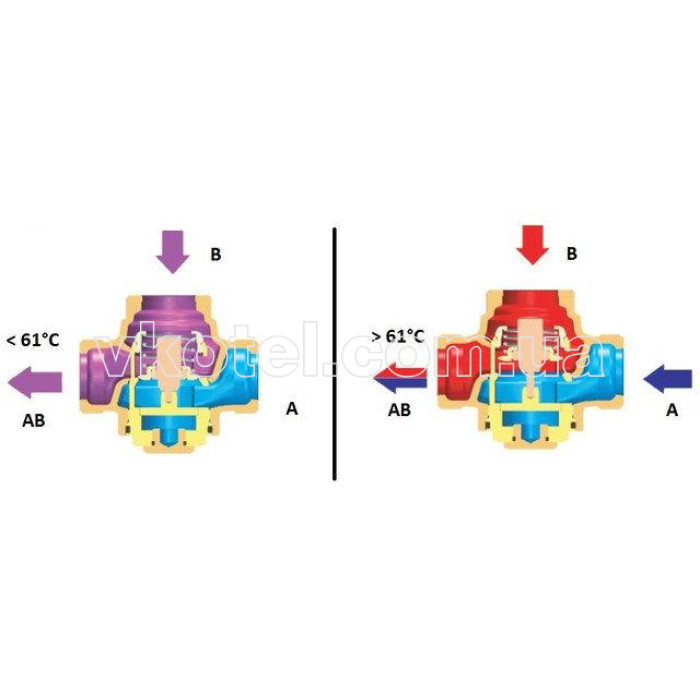

Принцип работы HERZ Teplomix 1776603

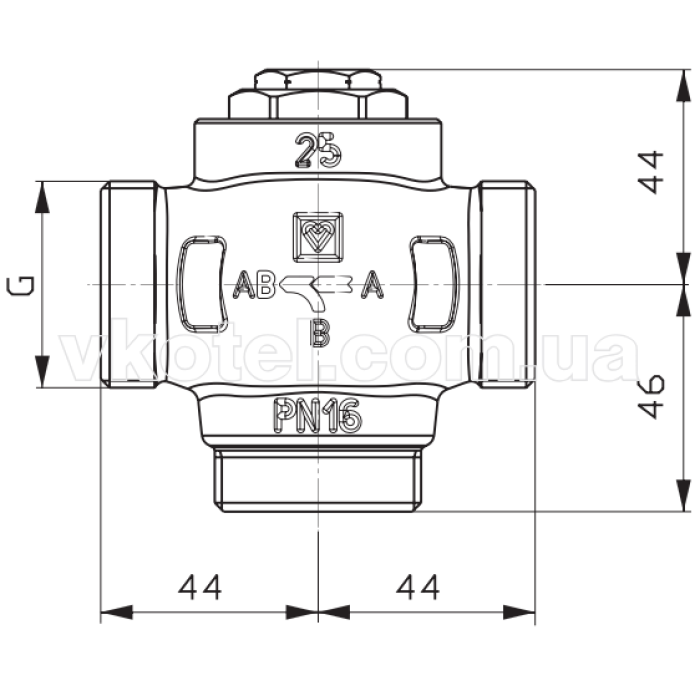

Размер клапана 1776603 HERZ Teplomix

Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):

       При температуре теплоносителя на выходе клапана "АВ" менее 61°C, вход "А" закрыт, через вход "В" идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе "АВ" более 63°C байпасный вход "B" перекрывается и теплоноситель из обратки системы через вход "А" поступает в обратку котла. Байпасный выход "В" открывается вновь при падении температуры на выходе "АВ" до уровня 55°C

Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):

            При прохождении через выход "АВ" теплоносителя температурой менее 61°C, вход "А" с обратки системы закрыт, на выход "АВ" подается горячий теплоноситель с байпаса "В". При достижении на выходе "АВ"температуры более 63°C вход "А" открывается, и вода из обратки смешивается с водой из байпаса "В". Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом "В" на байпасе требуется установить балансировочный клапан.
