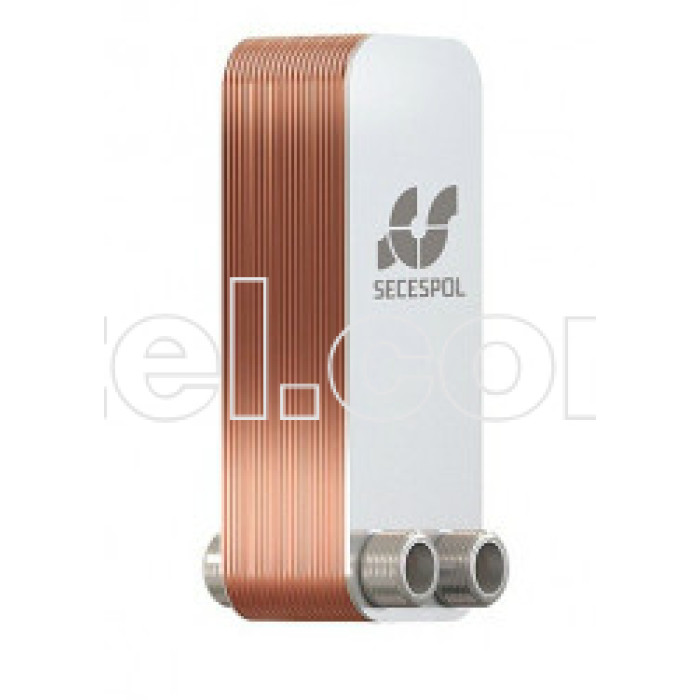

SECESPOL L-line LA12-40-2-3/4" пластинчатый паяный теплообменник
Теплообменники L-line являются пластинчатыми теплообменниками, паянные медью или никелем, предназначенными для стандартных нагревательных или охладительных систем типа жидкость-жидкость. Оптимальная форма пропускных каналов позволяет найти компромисс между эффектом свободного потока и высокй отдачей обмена тепла. Герметичность конструкции и прочную пайку пластин обеспечивает процесс пайки в вакуумной печи. Данное решение проверено и оправдывает себя в системах: отопления, вентиляции, технологических, кондиционных, охлаждения и промышленных. Для каждого размера теплообменника есть возможность подборки каждого размера соединений, а также двупоточной версии теплообменника, характеризующейся высокой отдачей обмена тепла при более требовательных параметрах.
Применение
- в системах центрального отопления
- в системах солнечного и геотермального обогрева
- в системах с тепловым насосом
- в системах с комином с водяной рубашкой
- в системах: отопления, вентиляции, технологических, кондиционных,
- охлаждения и промышленных
Конструкция
Пластинчатые паянные теплообменники типа L-line являются проточными, противоточными устройствами. Поверхность теплообмена создают гофрированные трубы из нержавеющей стали объединенные в пакет при помощи медной или никелевой пайки. Поток теплообменивающих жидкостей направлен в каждый второй канал, создаваемый нагревательными пластинами. В защитных пластинах помещены патрубки, подводящие и выводящие робочие жидкости. Теплообменники представляют из себя неразборную конструкцию.
Технические характеристики
Рабочие параметры:
- Макс. давление: 30 bar
- Макс. температура: 230 °C
- Мин. температура: -195 °C
- Группа жидкости: 2
Конструкционные параметры:
- Объём греющей стороны: 0,3 л
- Объём нагреваемой стороны: 0,3 л
- Вес: 2.1 кг
Материалы:
- Пластины и присоединительные патрубки: из нержавеющая сталь
- Припой: медный и никелевый
Стандартное расположение присоединений:
- K3 - вход обогреваемой среды
- K4 – выход греющей среды
- D3 - выход обогреваемой среды
- D4- вход греющей среды
Типи присоединений:
- K3 - Внешняя резьба G 3/4"
- K4 - Внешняя резьба G 3/4"
- D3 - Внешняя резьба G 3/4"
- D4 - Внешняя резьба G 3/4"
Размеры
- A: 40 мм
- B: 154 мм
- C: 192 мм
- D: 74 мм
- E: 16 мм
- F: 107 мм
- G: 10 мм
