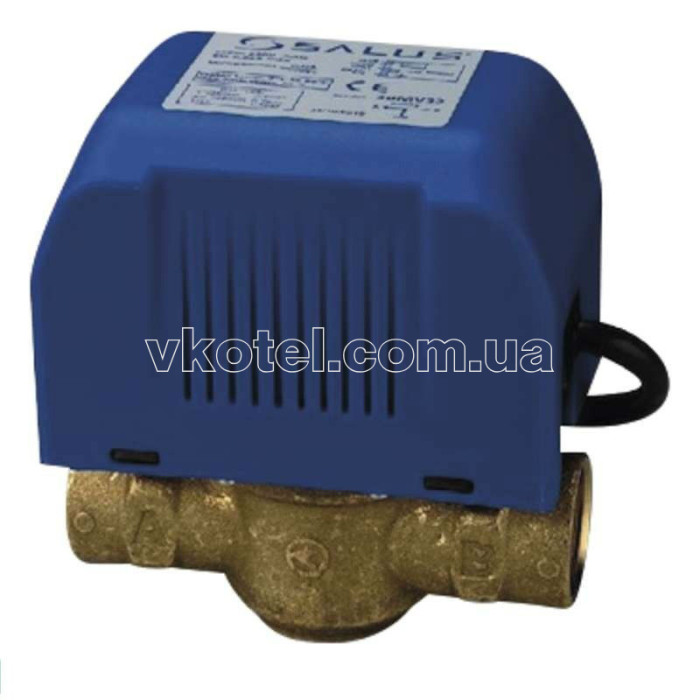

Описание Salus SBMV 21 1" 2-ходовой клапан с электроприводом
Моторизированные зональные клапаны Salus SBMV предназначены для работы в качестве регуляторов «открыто-закрыто» в закрытых контурах воды систем теплоснабжения и кондиционированного воздуха.
Принцип роботи
Клапаны Salus SBMV 2-х ходовые являются моделями прямого хода с направлением циркуляции от А к В, и они обычно закрытые в А (без давления). При подаче давления мотору, клапан открывается, и микропрерыватель закрывается (в случае его присутствия). Микропрерыватель сигнала конца хода работает, как переключатель, действующий в том случае, когда клапан находится под давлением. Тем самым, можно управлять любым устройством этим микропрерывателем (например, запускать циркуляционный насос). При отсутствий тока, клапан сам возвращается на точку закрытия А. В том случае, кулачок позволяет вручную приводить в движение клапан для заполнения, продувки или опорожения установки.
Свойства
- Очень простая установка
- Резьба 1"
- Снимаемый моторный привод
- Ручной, а также автоматический режим переключения
- Полная и стандартная кабельная сеть
Характеристики
- Питание: ~230 В AC, 50Гц
- Максимальный ток нагрузки: 2,2 А
- Мощность: 6,0 Вт
- Рабочая температура: +4°C do +45°C
- Макс. температура окружающей среды: +50°C
- Резьба:: 1''
- Максимальное дифференциальное давление составляет: DN25 (1”) 0,6 бар.
Гидравлическая установка
- Перед установкой клапана нужно проверить, что трубопроводы чисты, обращая особое внимание остаткам пайки, стружек и других отходов.
- Соблюдать указанное направление потока.
- Моторизированная часть не должна никогда находиться под клапанной частью для предотвращения проникновения возможных конденсаций соединительных труб во внутреннюю часть мотора.
- В разборных моделях предохранять от грязи, гипса и других нечистот поверхность соединения клапанной части с моторизированной частью, а также предохранять от ударов или нежелательных манипуляций, повреждающих ось действия.
Электрическая установка
- Синий и коричневый провода питают мотор.
- Серый и оранжевый провода принадлежат микропрерывателю (в тех моделях, в которых содержится).
Эксплуатация
- Данный клапан предназначен для использования в условиях обычного уровня загрязненности. Допустимая степень загрязненности для адекватной регулировки: 2.
- Номинальная величина импульсного напряжения: 2500 В
- Автоматические зональные клапаны не требуют специального техобслуживания
Характеристики Salus SBMV 21 1" 2-ходовой клапан с электроприводом
Температура теплоносителя (ºC)
|
+4°C до +45°C |
---|---|
Рабочее давление (МПа)
|
0.6 |
Диаметр подсоединения (дюймы)
|
G 1 |
Условный диаметр (DN)
|
25 |
