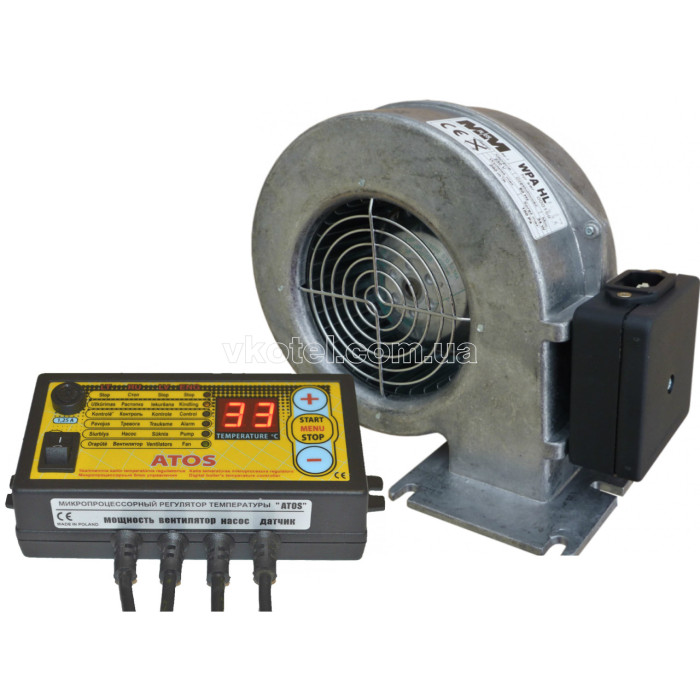

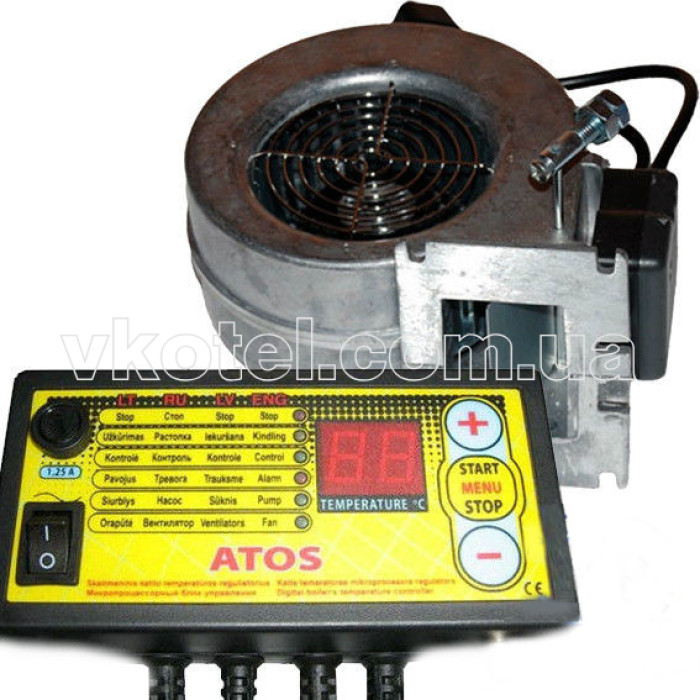

Комплект автоматики котла ATOS + вентилятор WPA117 (Комплект, Польша)

Комплект автоматики для твердотопливного котла (Контролер ATOS + вентилятор M+M WPA 117)

                  Автоматика для котла ATOS (АТОС) от польского производителя завода KOM-STER - это командоконтроллер для твердотопливного котла, который управляет турбиной и насосом в системе отопления. Автоматика ATOS позволяет автоматически регулировать процесс горения в котле, помогает поддерживать температуру, защитить котел от перегрева. С помощью автоматики ATOS увеличивается теплоотдача котла, уменьшается расход топлива на 30%, продлевает срок службы всей системы. Автоматика АТОС проста в работе, легко монтируется и подходит для всех типов твердотопливных котлов.

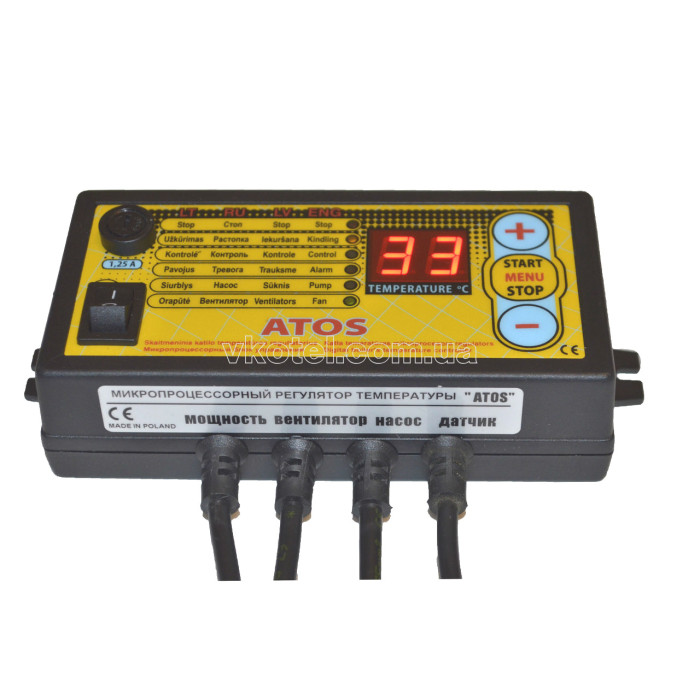

Выходы на блоке управления:

1. Кабель электропитания 220Вт

2. Кабель подключения к насосу

3. Кабель подключения вентилятора

4. Термостатический датчик, преднозначен для определения температуры в теплоноситель

Объяснение функций в меню Командоконтроллера ATOS


- СР (время продува) – время, на которое стоит включить воздуходувку во время продува (регулирование в объеме 5-59 сек.)

- РР (перерыв продува) перерыв между продувами

(регулирование в объеме 1-99 мин.)

- Ob (обороты воздуходувки) – сила надува, выраженная в процентах

(регулирование в объеме 30-99%, причём 99 означает полную мощность воздуходувки)

- ОР (обороты во время продувов) – сила надува во время продувов

(регулирование в объеме 30-99%)

― tP (температура подключения насоса центрального отопления) – температура, при которой подключается насос центрального отопления

(регулирование в объеме 25-70)

- НІ (гистерезис) – этот параметр говорит о том, на сколько градусов должна упасть температура на котле ниже заданной, чтобы включилась воздуходувка (регулирование в объеме 0-5 градусов)

- bu (выключение/включение полностью звуковой сигнализации, информирующей об отсутствии топлива). Установка параметра на 0 означает отсутствие звуковых сигналов.

- tO (граница замедления оборотов) – очень важна функция, применимая в частности в малых котлах и при воздуходувках, оснащенных клапанами на выходе воздуха. При помощи данной функции устанавливаем, с какого момента воздуходувка должна начать замедлять обороты, когда температура на котле доходит до температуры, заданной на регуляторе (регулирование в объеме 0-10 при чём 0 означает полное выключение замедления оборотов!).

Установка параметра на 10 означает, что за 10 градусов до температуры, заданной воздуходувкой, обороты начинают замедляться. Установка параметра на 1 означает замедление до 1 градуса.

Технические параметры автоматики ATOS:
― Напряжение питания 230 В
― Мощность насоса 130Вт
― Мощность вентилятора 130Вт
― Диапазон регулировки температуры теплоносителя 35-80°С
― Регулируемая мощность вентилятора 30-100%
― Диапазон регулировки комнатной температуры 25-50°С
― Сигнализация при температуре ниже 5°С и выше 90°С
― Релейный выход для дополнительной сигнализации
― Ручной режим выставления температуры
― Управление насосом

Вентилятор ВПА-117 применяется для нагнетания воздуха в камеру сжигания твердотопливного котла центрального отопления.

               Вентилятор WPA 117 от польского производителя M+M служит для нагнетания воздуха в камеру горения твердотопливного котла. Вентилятор WPA 117 способствует лучшему горению, следовательно увеличивается теплоотдача котла (увеличение КПД) и уменьшение расхода топлива на 30%. Турбина wpa 117 выполнена из алюминия, крыльчатка металлическая, что увеличивает срок службы и надежность нагнетателя, двигатель асинхронный, турбина оснащена дополнительной заслонкой, для предотвращения попадания CO2 с камеры сгорания.

WPA 117 работает при температуре от 0-40с. Нагнетательная улитка работает в паре с автоматикой для котла, которая может регулировать ее обороты, так же возможно подключение напрямую к электросети.

Турбина WPA 117 универсальна и устанавливается на все виды твердотопливных котлов, выходное отверстие оборудовано флянцем с разными отверстиями для монтажа.

Технические данные

Официальная гарантия от производителя - 2 года

Предлагаем вам видео тест-обзор автоматики АТОС и турбины. Рекомендуем к просмотру.

Производство турбин компании M plus M
