Змішувальний вузол розроблений, як перемикач між системою опалення з боку джерела тепла і розподільчою гребінкою(колектором) для теплої підлоги. Він використовується дляпідготовки телоносія до заданної температури, який потім подається в систему обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

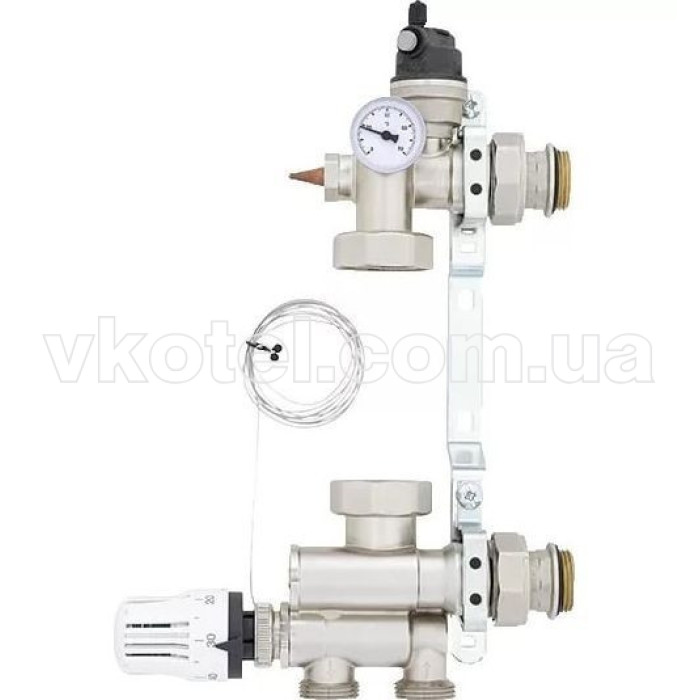

Теплоносій, що подається з джерела тепла, надходить на нижній з’єднувальний елемент (2) до якого під’єднана термоголовка (3), а виносний «балон» розміщується у гільзі у верхньому з’єднувальному елементі (1). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у нижньому з’єднувальному елементі (2). Температура на виході регулюється термологовкою (3). Також для візуального контролю температури теплоносія передбачений термометр (4). Далі теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку. Залишки теплоносія подаються на зворот до джерела тепла. Для розповітрення вузла передбачений розповітрювач (5). Для кріплення вузла до стіни в комплекті йде спеціальне кріплення (6).
1. Верхній з’єднувальний елемент з накидною гайкою для насосу та місцем під термометр 2. Нижній з’єднувальний елемент з накидною гайкою для насосу, клапаном та підключенням подачі та звороту 3. Термоголовка 20...700С з виносним балоном 4. Термометр 5. Розповітрювач 6. Настінне кріплення змішувального вузла
Основні характеристики
Состояние
Новое
Артикул
521211
Виробництво
Китай
Гарантія
24 міс
З’єднання термоголовки
М 30*1,5 мм
Комплектація
1. Верхній з’єднувальний елемент (1 шт) 2. Нижній з’єднувальний елемент (1 шт) 3. Термоголовка з виносним балоном (1 шт) 4. Термометр (1 шт) 5. Розповітрювач (1 шт) 6. Настінне кріплення змішувального вузла (1 шт) 7. Інструкція з експлуатації (1 шт)
Матеріал вузла
Латунь
Монтажна довжина насосу
130 мм
Міжосьова відстань
210 мм
Підключення до гребінки
1\"
Максимальна температура
70 °C
Підключення до джерела тепла
1\"
Максимальний тиск
6 бар
Термологовка
+ 20... + 70 °C
Термометр
0.... + 80 °C
