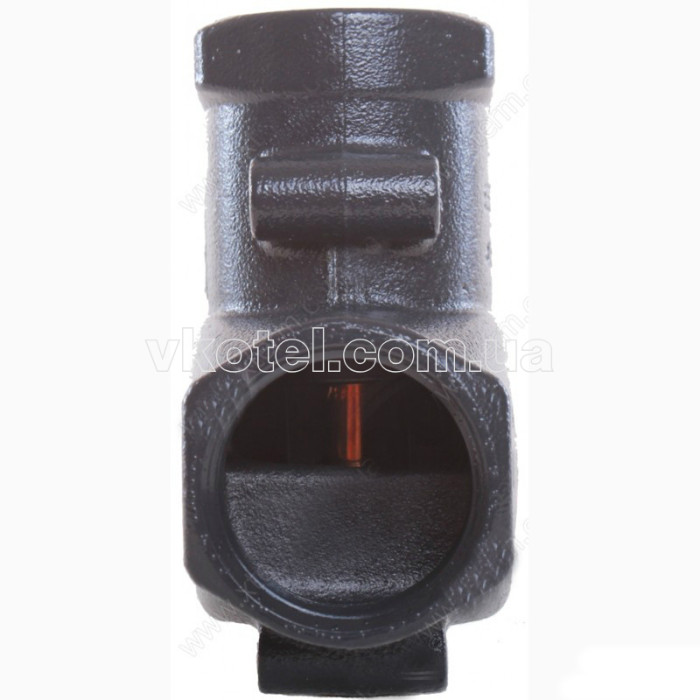

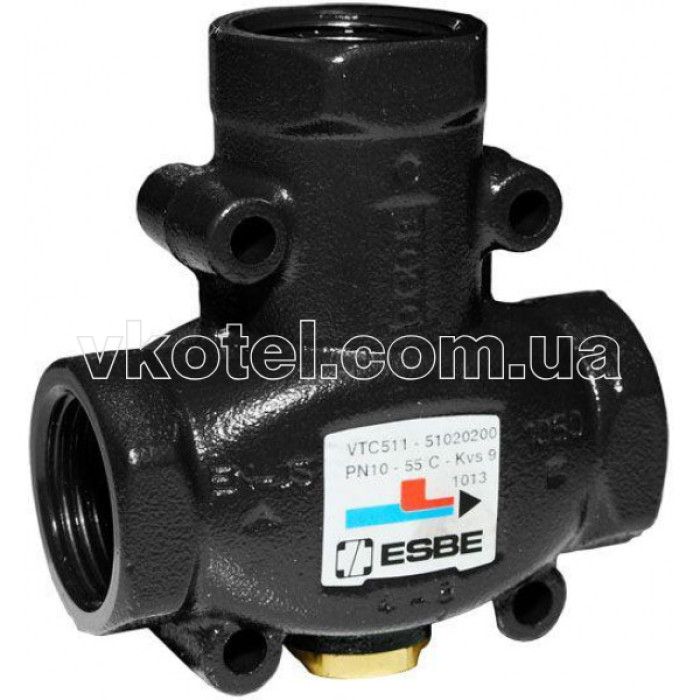

Опис ESBE VTC511 Rp 1" 75°C термостатичний змішувальний клапан
Термостатический клапан ESBE серии VTC500 применяется для эффективной загрузки накопительных баков и защиты котлов, работающих на твёрдом топливе мощностью до 150 кВт, при слишком низкой температуре теплоносителя обратного трубопровода, что в противном случае приводит к загрязнению газохода, снижению производительности и уменьшению срока эксплуатации котла.
ИСПОЛЬЗОВАНИЕ
Термостатический 3-ходовой клапан ESBE серииVTC 500 сконструйований для захисту котла при дуже низькій температурі теплоносія зворотного трубопроводу. Підтримка високої і стійкої температури теплоносія зворотного трубопроводу способствуетповышению коефіцієнта корисної дії котла, знижує утворення конденсату і збільшує термін його експлуатації. КлапанVTC500 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для заживлення накопичувальних баків. Клапанустанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на запитывающем трубопроводе к накопительному баку (70°С или 75°С). Мы рекомендуем первую опцию, так как это упрощает схему трубопроводов для расширения (см. примеры установки).
ФУНКЦИОНИРОВАНИЕ
Клапан не вимагає установки в байпасном трубопроводі Працездатність клапана не залежить від його позиції. В клапані знаходиться термостат, який починає відкривати під'єднання А при 50°С, 55°С, 60°С, 65°С, 70°С або 75°С і відкриває під'єднання повністю, якщо температура підвищується на 10°С.
Версії. Технічні дані. Монтаж.
Серії VTC511 і VTC512 поставляються відповідно з внутрішніми і зовнішніми різьбами. Серія VTC531 забезпечена трьома відключають кульовими клапанами свнутренней різьбленням (1"-2"), адаптером насоса з внутрішньою різьбою (1V4"), комплектом ізоляції і трьома термометрами.
ТЕПЛОНОСИТЕЛЬ
Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и незамерзающими жидкостями, нейтрализующими растворенный кислород, с концентрацией гликоля до 50 %. При добавлении гликоля к теплоносителю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 ― 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоляможет не оказать защитного действия.
СЕРВИС И ОБСЛУЖИВАНИЕ
Рекомендуется устанавливать на соединениях клапана запорные устройства (входящие в сериюVTC531). Это облегчит дальнейшее сервисное обслуживание.
При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.
Характеристики ESBE VTC511 Rp 1" 75°C термостатический смесительный клапан
Назначение
|
Термостатические смесительные клапаны |
---|---|
Материал
|
чугун с шаровидным графитом |
Температура теплоносителя (ºC)
|
78 |
Температура теплоносителя временно (ºC)
|
110 |
Рабочее давление (МПа)
|
1 |
Пропускная способности клапана (м3/ч)
|
9 |
