Пластинчастий теплообмінник IMS В3-012-ZB-12 3/4 (10-20кВт)

Пластинчастий теплообмінник IMS В3-012-ZB-12 3/4 (10-20кВт)

Паяні пластинчасті теплообмінники служать для передачі тепла від одного теплоносія до іншого через поверхню пластин. Забезпечують тверду монолітну конструкцію, т. к. складається з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виробництві кожна наступна пластина розгорнута на 180 щодо попередньої, що сприяє значній турбулезаціі потоків та ефекту самоочищення теплообмінника. При цьому дотримується протитечія робочих середовищ для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків. Теплообмінник фреон-вода, фреон-фреон, може застосовуватися для систем з фреоном, водою, антифризом і т. д. змішане.

Теплообмінники від компанії IMS відрізняються високою надійністю і широкою сферою застосування.

Сфера застосування теплообмінника IMS В3-012-ZB-12:

• опалення
• гаряче водопостачання
• вентиляція
• підігрів виробничої води
• центральне опалення
• сонячні установки
• системи теплих підлог
• підігрів басейнів
• системи кондиціонування
• холодильна техніка
• охолодження для майнінг

Використовується в якості:

• пароохолоджувача
• переохладитель
• конденсатор

Переваги паяних пластинчастих теплообмінників:

• висока надійність
• ефективність
• широкий діапазон робочих температур
• високий робочий тиск
• висока корозійна стійкість
• невеликий внутрішній об'єм
• компактність конструкції
• великий вибір типорозмірів
• простота конструкції і монтажу
• низька вартість

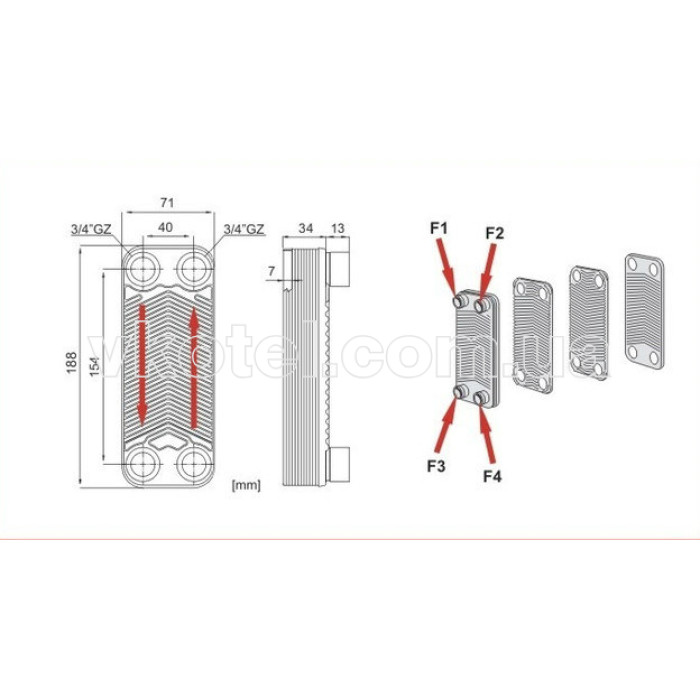

Габаритні розміри теплообмінника IMS b3 12-12

Характеристика теплообмінника IMS

Теплообменник В1-012-ZB-12 служит для обмена тепловой энергии между двумя ее носителями (теплоносители), и используется в системах центрального отопления, ГВС.

Предлагаем видео обзор теплообменника IMS. который будет установлен в систему горячего водоснабжения, для обеспечения бытовых нужд. В видео продемонстрировано какая температура будет на выходе, если вода будет 55с. В тесте будет использоваться модель IMS B3-12-20. Рекомендуем к просмотру.

Пример применения теплообменника IMS для нагрева воды бытовых целях (за пример был взят теплообменник на 20 пластин)

Применяемые в быту теплогенераторы (навесные котлы, проточные нагреватели, недорогие бойлеры) способны приготовить горячую воду для домашних нужд, с небольшой производительностью — 3-11 л/мин. Этого объема хватает для одновременной подачи воды в 1-2, максимум 3 точки разбора.

Если планируется большее количество точек, например небольшая гостиница или частное предприятие общественного питания, то получаемая горячая вода от теплообменника, как раз, то, что нужно. Для этого, можно применить пластинчатый теплообменник IMS, который подключают к системе отопления по следующей схеме:

Схема подключения теплообменника IMS к системе отопления

Горячая вода от теплообменника IMS дает производительность 2 м³/час или 33 л/мин, что с лихвой покрывает все требуемые нормы потребления воды. Конечно, если требуется увеличить объемы горячей воды, то можно поставить более мощный теплообменник.

Благодаря такой компоновке и малой толщине пластин, осуществляется быстрая передача тепла, позволяющая получать горячую воду с минимальными потерями.

У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:

Гаряча вода від теплообмінника — обв'язка

Теплообмінник для басейну. Схема реалізації.

Теплообмінник для теплового насоса. Схема реалізації.

Теплообмінник для теплих підлог від центрального опалення.
