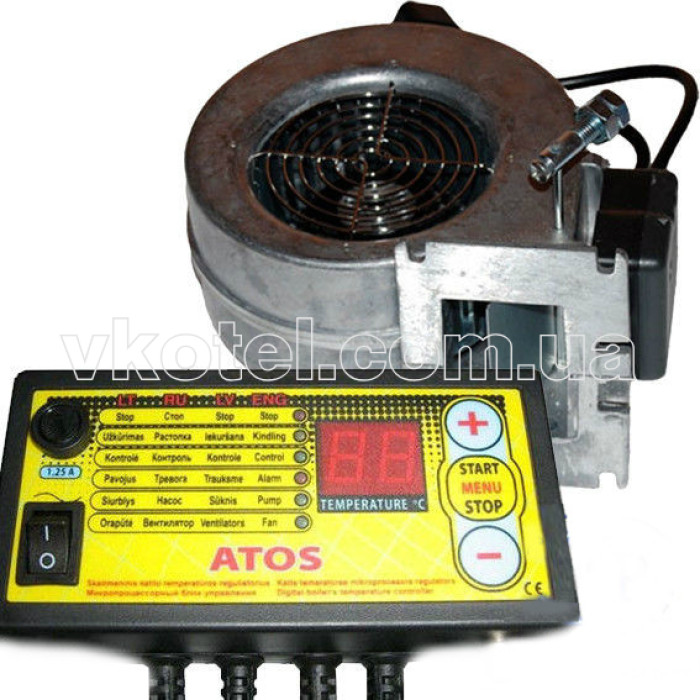

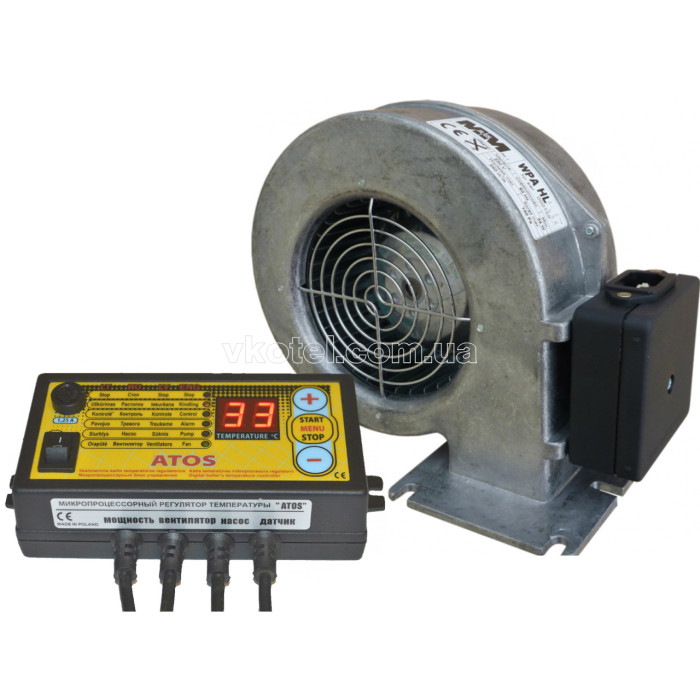

Комплект автоматики котла ATOS + вентилятор WPA X2

Комплект автоматики для твердопаливного котла (Контролер ATOS + вентилятор M+M WPA X2 (аналог 120\117)

Автоматика для котла ATOS (АТОС) від польського виробника заводу KOM-STER - це командоконтроллер для твердопаливного котла, який управляє турбіною і насосом в системі опалення. Автоматика ATOS дозволяє автоматично регулювати процес горіння в котлі, допомагає підтримувати температуру, захистити котел від перегріву. За допомогою автоматики ATOS збільшується тепловіддача котла, зменшується витрата палива на 30%, подовжує термін служби всієї системи. Автоматика АТОС проста в роботі, легко монтується і ідеально підходить для всіх типів твердопаливних котлів.

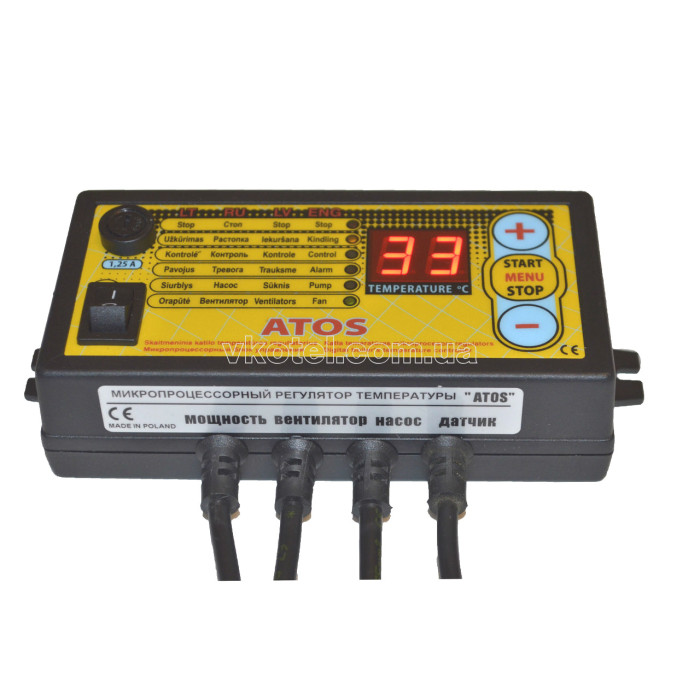

Виходи на блоці управління:
1. Кабель живлення 220Вт
2. Кабель підключення до насоса
3. Кабель підключення вентилятора
4. Термостатичний датчик, преднозначен для визначення температури в теплоносії

Пояснення функцій в меню Командоконтроллера ATOS

- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продувами

(регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила надуву, виражена у відсотках

(регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувов) – сила надуву під час продувов

(регулювання в обсязі 30-99%)

― tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення

(регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!).

Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.
Технічні параметри автоматики ATOS:
― Напруга живлення 230 В
― Потужність насоса 130Вт
― Потужність вентилятора 130Вт
― Діапазон регулювання температури теплоносія 35-80°С
― Регульована потужність вентилятора 30-100%
― Діапазон регулювання кімнатної температури 25-50°С
― Сигналізація при температурі нижче 5°С і вище 90°С
― Релейний вихід для додаткової сигналізації
― Ручний режим виставлення температури
― Управління насосом

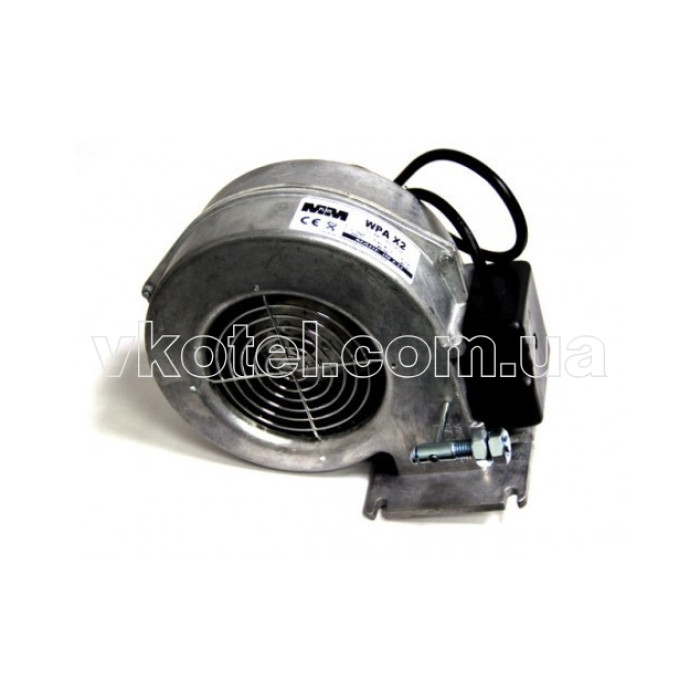

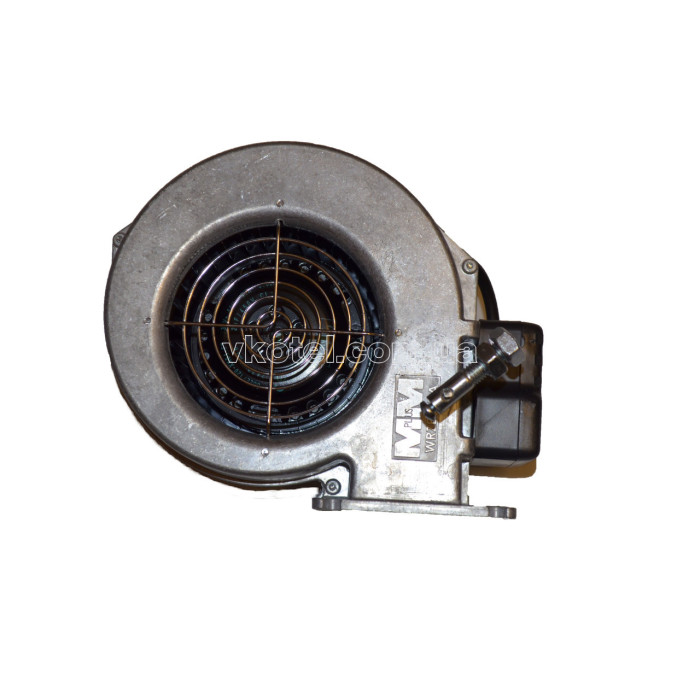

Вентилятор нагнітального типу WPA X2 (аналог 120\117)

Вентилятор ВПА-Х2 застосовується для нагнітання повітря в камеру спалювання твердопаливного котла центрального опалення.

Вентилятор WPA x2 від польського виробника M+M служить для нагнітання повітря в камеру горіння твердопаливного котла. Вентилятор WPA x2 сприяє кращому горінню, отже збільшується тепловіддача котла (збільшення ККД) і зменшення витрати палива на 30%. Турбіна wpa x2 виконана з алюмінію, крильчатка металева, що збільшує термін служби і надійність нагнітача, асинхронний двигун, турбіна оснащена додатковою заслінкою, для запобігання попадання CO2 з камери згоряння.

WPA x2 працює при температурі від 0-40с. Нагнітальна равлик працює в парі з автоматикою для котла, яка може регулювати її оберти, так само можливе підключення безпосередньо до електромережі.

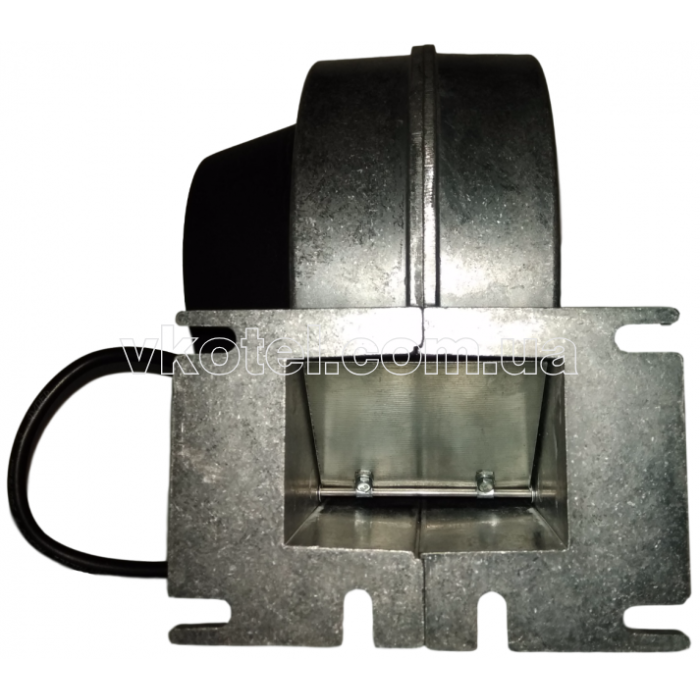

Турбіна WPA x2 універсальна і встановлюється на всі види твердопаливних котлів, вихідний отвір обладнано флянцем з різними отворами для монтажу.

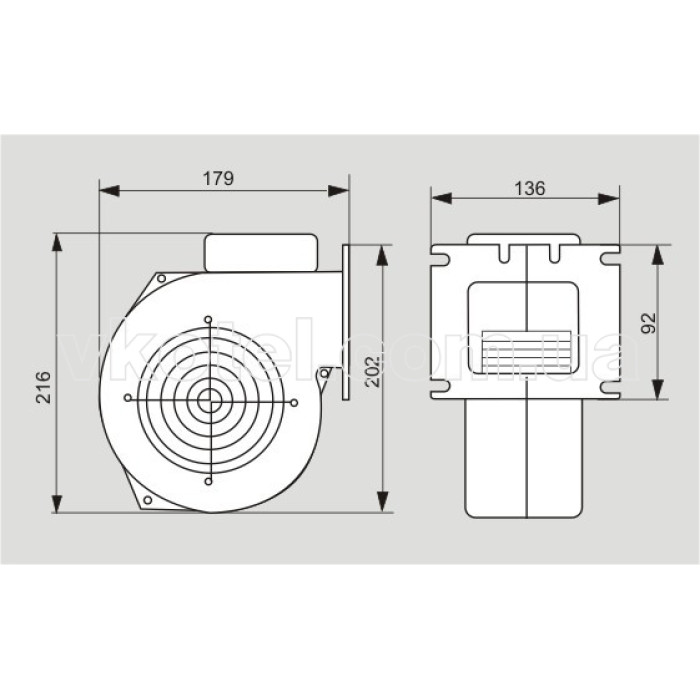

Технічні дані

Автоматика може бути (дод опція) обладнана додатковим виходом дозволяє підключити кімнатний термостат для утримання необхідної температури в приміщенні. Даний регулятор температури може забезпечити економію твердого палива до 30%, крім того він збільшує термін служби як котла, так і теплоносія.

Офіційна гарантія від виробника - 2 роки

Пропонуємо вам відео тест-огляд автоматики АТОС і турбіни. Рекомендуємо до перегляду.
