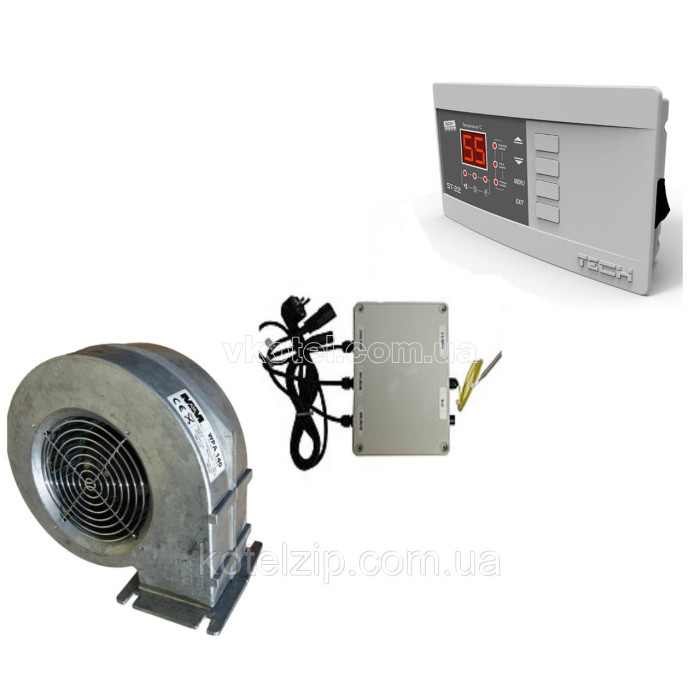

Блок керування котлом Tech ST-22 + модуль Tech ST - 63 + турбіна WPA 160

Блок керування котлом Tech ST-22 + модуль Tech ST - 63 + турбіна WPA 160

Комплект призначений для котлів великої потужності від 100 квт, яким необхідний потужний вентилятор примусового наддуву, ставляться такі вентилятори тільки через модуль ST ― 63, у уникнення поломки блоку управління котлом.

Даний регулятор утримує задану температуру твердопаливного котла. Він керує роботою подає вентилятора та циркуляційного насоса, має додатковий датчик термічного захисту і прошивку програми "sigma"

схема установки Блок керування котлом Tech ST-22

Напруга живлення: 230В/50Гц+/-10%

Розхід потужності: 2 Вт

Температура окр. середовища: 10-50 °С

Навантаження виходу для циркуляційного насоса: 1 А

Навантаження виходу на вентилятор: 1 А

Діапазон вимірювання температури: 0-85 °С

Точність вимірювань: 1 °

Температурна міцність датчика: 25-100 °С

Плавка вставка запобіжна: 1,6 А

Призначення - вентилятор WPA 160 призначається для піддування повітря в топку котла центрального опалення. Вони також можуть використовуватися для спільною вентиляції приміщень і обладнання. Він працює при температурі навколишнього середовища від 0 до 40 С.

Будова вентилятора ― складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка виготовлені з алюмінієвого сплаву і кретится безпосередньо до валу двигуна. Вхідне отверстее захищений сіткою. Випускний отвір закінчується фланцем з отворами для кріплення.

На вимогу замовника кожен вентилятор, може додатково комплектуватися:
― Соеденительным кабелем;
― Соеденительное гніздо;
― Регулятором швидкості.

Модуль ST-63 служить для збільшення вихідної потужності командо-контролерів фірми TECH на вентилятори наддуву, або димососи. Модуль призначений для управління потужним вентилятором.
